Пломбы. Конструкция и размеры. Seals. Design and dimensions. ГОСТ 18677—73.

Срок действия с 01.01.74 до 01.01.94

1.   Настоящий стандарт распространяется на пломбы металлические и бумажные, предназначенные для пломбирования изделий и их составных частей, а также транспортной тары. 2.   Стандарт устанавливает пломбы семи типов: 1, 2, 3, 4, 5, 6 — металлические; 7 — бумажные.

(Измененная редакция, Изм. № 1).

3.   Примеры  способов  пломбирования     указанными  пломбами даны в приложении.

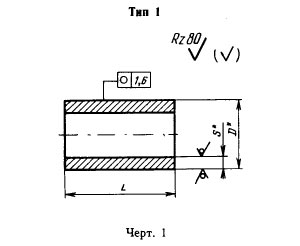

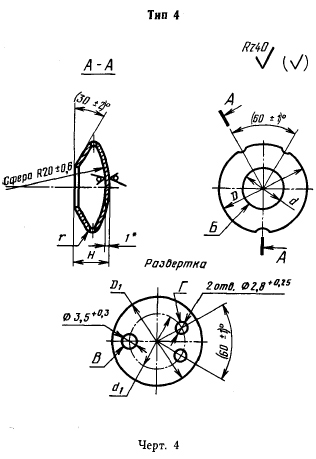

4.   Конструкция и размеры металлических пломб должны соответствовать указанным на черт. 1—46 и в табл. 1—3.

D

Применяемость



L

S

Масса 1000 шт., кг ss


Номин.

Пред. откл.



6



8

-0,9

1,00

0,350


10



0,75

0,360

8



1,00

0,620


12

-1,1



0,680
Таблица 1

Примечание. Допускается применение трубы диаметром 6 мм и длиной 10 мм из стали марки 12Х18Н10Т со стенкой толщиной в пределах от 0,4 до 1,00 мм.

Пример условного обозначения пломбы типа 1,. D = 6 mm, L= 10 мм, из сплава марки АД1М без покрытия:

Пломба 1—6x10—АД1М ГОСТ 18677—73 То же, из сплава марки АД1Мс покрытием 10:

Пломба 1—6x10—АД1М—10 ГОСТ 18677—73 То же, из стали марки 12Х18Н10Т без покрытия:

Пломба 1—6Х10—12Х18Н10Т ГОСТ 18677—73

Размеры в мм



D

+0,7

При

мен

ем

ость

D1

D2

-0,43

D3

-0,523

r

=-0,5

A

+-0,6

A1

H

B

-0,48

Масса

1000 шт.,

КГ

14



13,5

13,5

19

7,2

20

20

3,3

4

1,27

16



15,5

15,5

25

8,2

22

22

5,0

5

2,05

Таблица 3.

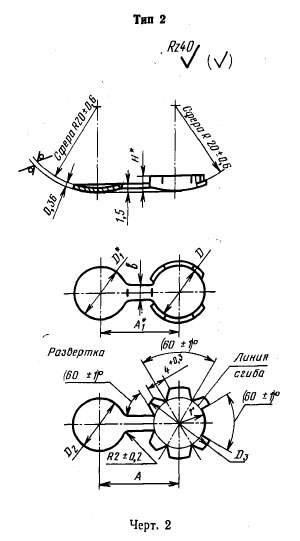

Пример   условного   обозначения    пломбы   типа D=16 мм, из черной жести:

Пломба 2—16 ГОСТ 18677—73 То же, из белой жести (1):

Пломба 2—16—1 ГОСТ 18677—73

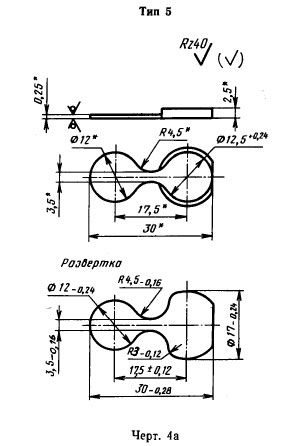

Пример    условного    обозначения    пломбы    типа 5 из жести ГГЖР-25— И:

Пломба 5—ГГЖР-25—11 ГОСТ 18677—73

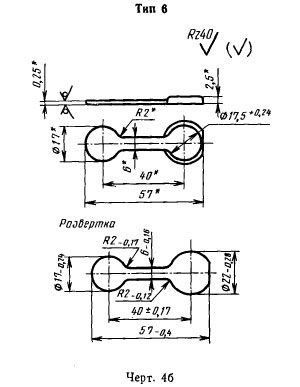

Пример    условного    обозначения    пломбы    типа 6 из жести ГГЖР-25—11:

Пломба 6—ГГЖР-25—И ГОСТ 18677—73. (Измененная редакция, Изм. №1,2, 5).

5.  Масса 1000 шт. пломб типа 3 приблизительно равна 0,8 кг.

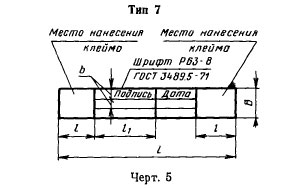

6.   Конструкция и размеры бумажных пломб должны соответствовать указанным на черт, бив табл. 4.

В

Применяемость

L

1

L1

b

10



36

8

10

3,0


40

14



50

12

14

4,5


60

14

18


90

20

30

Таблица 4

Пример    условного    обозначения    пломбы    типа   7, 5=14 мм, L = 90 мм:

Пломба 7—14X90 ГОСТ 18677—73 (Измененная редакция, Изм. №1,2, 3).

7. Пломбы должны изготовляться из материалов, указанных в табл. 5.

Тип пломбы

Материал

Замена метериала

1

Трубы круглые отожженные из сплава марки АД1М — по ГОСТ 18475—82

Трубы круглые отожженные из сплавов   марок     АМцМ,   AMrlM, ABM—по ГОСТ 18475—82


Труба из стали марки 12Х18Н10Т — по ГОСТ 9941—81

2

Жесть черная ГЧЖ-2, № 36 — по нормативно-технической документации, утвержденной в установленном порядке

Жесть белая ГГЖР, №№ 28, 32, 36 по нормативно-технической документации, утвержденной в установленном порядке

3

Лист АД1М толщиной 2,5 мм — по ГОСТ 21631—76

—

4

Лист АД1М толщиной 1 мм — по ГОСТ 21631—76

Лист АД1М толщиной 0,8 мм по ГОСТ 21631—76

5, 6

Жесть белая ГГЖР-25—11 — по нормативно-технической документации, утвержденной в установленном порядке, ГЖР и ЭЖР — по ГОСТ 13345—85

Жесть белая ГГЖК-25—11 — по нормативно-технической документации, утвержденной в установленном порядке, ГЖК и ЭЖК — по ГОСТ 13345—85

7

Бумага К-120 цвета натурального волокна — по ГОСТ 23436—83

—

Таблица 5

Примечание.  При  изготовлении  пломб типа   1   холодной  высадкой допускается   применение   проволоки  из  материала  АД1   по  ГОСТ   14838—78.

(Измененная редакция, Изм. №1,2, 4, 5).

8. Остальные технические требования — по ГОСТ 18680—73.

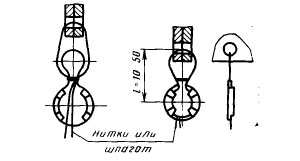

Примеры способов пломбирования  металлическими и бумажными пломбами

Тип пломбы 1

Тип пломбы 2

Тип пломбы 3
