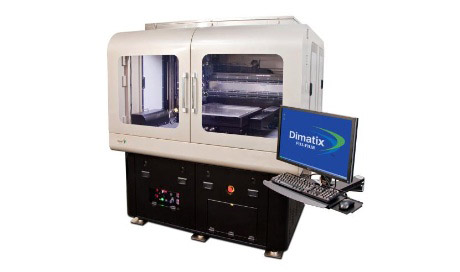

Новая модель DMP-5000 представляет собой широкоформатный, бесконтактный принтер. Фото: sys-con.com

Компания Fujifilm, один из ведущих мировых производителей промышленных струйных печатающих головок, компонентов и систем печати, объявила о выпуске нового принтера из серии принтеров, наносящих материал, — Dimatix Materials Printer (DMP). Новая модель DMP-5000 представляет собой широкоформатный, бесконтактный принтер, способный наносить широкий спектр функциональных жидкостей с использованием различных печатающих головок Fujifilm Dimatix.

Принтер DMP-5000 имеет область печати 500 x 500 мм, позиционную точность и повторяемость в пределах соответственно ± 5 µm и ± 1 µm. Принтер оснащен вакуумным столом с контролем температуры, который обеспечивает точную приводку, поддержку и термальное управление запечатываемым материалом в процессе печати. К числу запечатываемых материалов относятся пластик, стекло, керамика, кремний, а также гибкие материалы, такие как пленки, гели, тонкие пленки для бумажной продукции.

Данный принтер оснащен системой визуализации капли, которая в динамике делает снимки формирования капли, так что параметры выброса капли регулируются для создания нужного сочетания работы печатающей головки и жидкости. Сложная электроника позволяет производить калибровку печатающей головки вплоть до каждого сопла, чтобы компенсировать изменения от канала к каналу. Вторая система с камерой позволяет производить измерения и выравнивание запечатываемого материала, наблюдение за поведением жидкости в процессе высыхания, измерение капли и расчет расположения.

Модель DMP-5000 дополняет ряд принтеров Fujifilm Dimatix DMP-2800 и DMP-3000, которые были выпущены на рынок в 2005 и в 2009 году соответственно. Все три принтера оснащаются системой контроля капли, нагреваемой вакуумной плитой, функцией автоматического технического обслуживания печатающих головок и их очистки, компьютером, монитором и удобным в пользовании программным обеспечением.

Принтер DMP-2800 — настольная система, предназначенная для микропрецизионного нанесения функциональной жидкости практически на любую поверхность. Он может создавать определенные структуры на поверхности запечатываемого материала толщиной до 25 мм и площадью 200 x 300 мм. Здесь используются специальные одноразовые картриджи, которые исследователи могут наполнять собственными жидкостями.

Функции и принцип работы напольного принтера DMP-3000 сходны с характеристиками модели DMP-2800. Возможно использование печатающих головок с картриджами для малых объемов производства и высокопроизводительных головок для промышленного применения. Площадь печати модели DMP-3000 составляет 300 x 300 мм, позиционная точность и повторяемость находятся в пределах соответственно ± 5 µm и ± 1 µm.

Многочисленные модели печатающих головок Fujifilm Dimatix включают головки DMP, базирующиеся на использовании кратриджей, печатающие головки класса D и головки для гибридного производства SX3 и SE3, которые используются взаимозаменяемо для принтеров DMP-5000 и DMP-3000.

Головка Dimatix Materials Cartridge — это наполняемая пользователем сменная печатающая головка и система подачи жидкости, используемая во всех моделях принтеров DMP. Она выпускается для капель объемом 1 пиколитр и 10 пиколитров. Первая в отрасли головка-картридж на 1 пиколитр может наносить материал размером 20 μm (20 миллионных метра) для изготовления такой продукции, как органические тонкопленочные транзисторы (TFT) и печатные платы.

Головки D-128 DPN имеют 128 сопел и сконструированы с использованием технологии MEMS, подобно головкам Dimatix Materials Cartridge. Печатающие головки D-128 DPN имеют встроенную функцию охлаждения и способны поддерживать вязкость чернил при работе на разогретых материалах.

Печатающая головка SX3 — компактная гибридная головка, оснащенная 128 соплами. Объем капли — 10 пиколитров. Головка SE3, подобно модели SX3, компактная гибридная печатающая головка для точного нанесения капель больших размеров (35 пиколитров).
